心智图

1. 做笔记。在阅读的时候，我喜欢同时开着xmind画心智图，将这篇文章的大体结构画出来；
2. 复习、记忆。我喜欢通过画心智图来回顾我一段时间的学习，这通常是在实验室的白板上完成的；
3. 沟通、组织。和别人合作的时候，我喜欢用心智图表达我的想法，然后发给他看；
4. 做报告。对于平常的一些不太正式的学术交流，我都是用心智图来整理成报告材料，然后在讲解的时候投影给其他人看；
5. 写论文。构思论文的结构；
6. 演讲准备。构思演讲的流程，据此准备课件。

GTD，计划，项目管理，会议，培训，谈判，面试，评估，头脑风暴…

官方网站：http://www.xmind.net/

XMind是使用Java开发的跨平台心智图工具。XMind 绘制的的心智图、鱼骨图、二维图、树形图、逻辑图、组织结构图等以结构化的方式来展示具体的内容，人们在用XMind绘制图形的时候，可以时刻保持头脑清晰，随时把握计划或任务的全局，它可以帮助人们在学习和工作用提高效率。值得一提的是，它还是中国人开发的。

XMind的优点在于：

1. 界面美观，操作很人性化，支持多种主题风格，支持导入新的图标，因此画出的心智图要比Freemind美观得多；
2. 支持插图和附件，商业版本还拥有独特的演示模式；
3. 大多数功能开源免费提供，只有少数功能商业化（这点很慷慨）；
4. 支持将你的心智图作品同步到XMind的服务器上。

不足：

1. 与Ubuntu的Unity风格界面不太兼容；
2. 支持导出的格式较少；
3. 缺乏其他同类工具对它的文件格式的支持。

官方网站：http://freemind.sourceforge.net/

Freemind是一个开源的Mindmap工具，在这么多个心智图工具中，它的格式*.mm是最受支持的心智图格式，其他很多工具都支持导入这种格式。事实上，如果你用文本编辑器打开*.mm文件，你就会发现这个文件其实就是标准的xml格式文件。

Freemind的优点在于：

1. 完全开源，免费使用；
2. 生成的文件很小，而且格式最通用；
3. 支持导出的格式较多。

不足：

1. 界面比较简陋，操作不是很人性化，绘制的心智图效果难以和XMind比肩；
2. 不支持附件、插图功能。

官方网站：http://www.insilmaril.de/vym/

VYM (View your mind)同样也是一款开源的心智图工具，它与Freemind相比的一个优势是可以导出为PostScript代码，另外，借助于Vym2TikZ还可以将VYM的绘图导出为TikZ代码。我使用它也主要是冲着它的这两个特性。

官方网站：http://mind42.com/

一款在线心智图工具，最大优点是支持iframe框架，因此可以轻松的将画好的心智图发布到博客上。

Graphviz也可以用来绘制心智图，甚至有人拿它做成了一个酷酷的主页（http://zoomquiet.org/）。Graphviz使用的是dot语言，这个语言还是挺简单的，可以看看官方的Gallery。

1. 使用XMind做为主要的心智图编辑工具；
2. 需要导出成pdf或者其他格式的文件，先另存为*.mm格式文件，然后用Freemind导入，再做格式转换；
3. 需要导出成TikZ代码或PostScript代码，就使用VYM；
4. 需要在博客中引用，或者让没有安装心智图工具的同学也能够查看我画的心智图，就先另存为*.mm格式的文件，然后在Mind42里导入这个文件，最后发布出去；
5. 未来也许会考虑使用VYM或者Graphviz做些页面。

Emacs 的 org-mode 可以直接导出为 freemind 格式。按 C-c C-e m 即可。

如果要将freemind文件转换为 Emacs的 outline-mode文件（org-mode的前身，其格式可以和org-mode兼容）， Christian Lemburg写了一个perl脚本：

   #!/usr/bin/perl -w
   use strict;

   use Getopt::Std;
   use XML::Simple;
   use Data::Dumper qw(Dumper);

   # Copyright (c) 2004 Christian Lemburg.
   #
   # All rights reserved. This program is free software;
   # you can redistribute it and/or modify it under the
   # same terms as Perl itself.

   # usage

   my $usage = <<'EOU';

   Usage: $0 < freemind.mm > emacs-outline.txt

   Options:

       h: print help
       p: outline mode heading indicator pattern atom (default "*")
       s: suppress topic of mind map as title in outline output (default off)

   EOU


   # setup

   my %opts;
   getopts('hsp:', \%opts);

   die $usage if $opts{h};

   my $heading_pattern_atom = $opts{p} || "*";
   my $suppress_title = $opts{'s'};

   my $QUOTE = "&quot;";
   my $LESS_THAN = "&lt;";
   my $GREATER_THAN = "&gt;";
   my $NEWLINE = "&#xa;";

   # action

   my $xs = new XML::Simple();
   my $ref = $xs->XMLin(\*STDIN);

   die "Could not find mind map in input" unless exists $ref->{node};

   my $start = $ref->{node};
   print unquote($start->{TEXT}), "\n\n" unless $suppress_title;

   my $level = 0;
   process_children($start);


   # subs

   sub process_node {
       my ($node) = @_;
       process_node_text($node, $level);
       if (not is_leaf($node)) {
           process_children($node);
       }
   }

   sub process_children {
       my ($node) = @_;
       $level++;
       if (ref($node->{node}) eq "ARRAY") {
           for my $child (@{$node->{node}}) {
               process_node($child);
           }
       } else {
           my $child = $node->{node};
           process_node($child);
       }
       $level--;
   }

   sub process_node_text {
       my ($node, $level) = @_;
       if (is_paragraph_leaf($node)) {
           print unquote($node->{TEXT}), "\n\n";
       } else {
           print make_heading($level), " ", unquote($node->{TEXT}), "\n\n";
       }
   }

   sub is_leaf {
       my ($node) = @_;
       return not exists $node->{node};
   }

   sub is_paragraph_leaf {
       my ($node) = @_;
       # define: paragraph leaf = leaf with text that contains newlines
       return is_leaf($node) && $node->{TEXT} =~ /$NEWLINE/;
   }

   sub make_heading {
       my ($level) = @_;
       return $heading_pattern_atom x $level;
   }

   sub unquote {
       my ($s) = @_;
       $s =~ s/$QUOTE/"/g;
    $s =~ s/$LESS_THAN/</g;
    $s =~ s/$GREATER_THAN/>/g;
    $s =~ s/$NEWLINE/\n/g;
    return $s;
}

用法：将这个脚本保存为 mm2outline.pl 文件，然后复制到freemind文件所在目录，然后使用这条命令：

perl mm2outline.pl $0 < freemind.mm > emacs-outline.txt

其中，freemind.mm 为你要转换的freemind文件，emacs-outline.txt为目标文件。$0是转换选项，可以是下面三种之一：

1. h: 打印帮助
2. p: 设置 outline mode 的标题格式（默认是"*"）
3. s: 将心智图的topic作为outline的标题 (默认为 off)

要在LaTeX中绘制心智图，效果最好的是使用TikZ来绘制。你可以看看画出来的效果。

官方的一段示例代码如下：

% Author: Till Tantau
% Source: The PGF/TikZ manual
\documentclass{article}

\usepackage{tikz}
\usetikzlibrary{mindmap,trees}
\begin{document}
\pagestyle{empty}
\begin{tikzpicture}
  \path[mindmap,concept color=black,text=white]
    node[concept] {Computer Science}
    [clockwise from=0]
    child[concept color=green!50!black] {
      node[concept] {practical}
      [clockwise from=90]
      child { node[concept] {algorithms} }
      child { node[concept] {data structures} }
      child { node[concept] {pro\-gramming languages} }
      child { node[concept] {software engineer\-ing} }
    }
    child[concept color=blue] {
      node[concept] {applied}
      [clockwise from=-30]
      child { node[concept] {databases} }
      child { node[concept] {WWW} }
    }
    child[concept color=red] { node[concept] {technical} }
    child[concept color=orange] { node[concept] {theoretical} };
\end{tikzpicture}\end{document}

其中，"node"的表示个节点，可以在进跟着的中括号里设置颜色。node下面可以有child节点，这些节点是使用顺时针排列的。关于TikZ绘制心智图，更详细的教程可以参考《PGF/TikZ manual》第32章的内容。

如果觉得TikZ代码太复杂，可以先用VYM绘制心智图，然后使用Vym2TikZ转换为TikZ代码，但直接生成的TikZ图案不是很好看，还需要对颜色、节点方向做进一步的微调。

在Beamer中使用心智图取代原来乏味的outline可以达到非常有趣的效果。比如我这份课件。

1. 开山祖师 Tony Buzan 所发表的心智图作品《蜂的技巧》（查看图片）

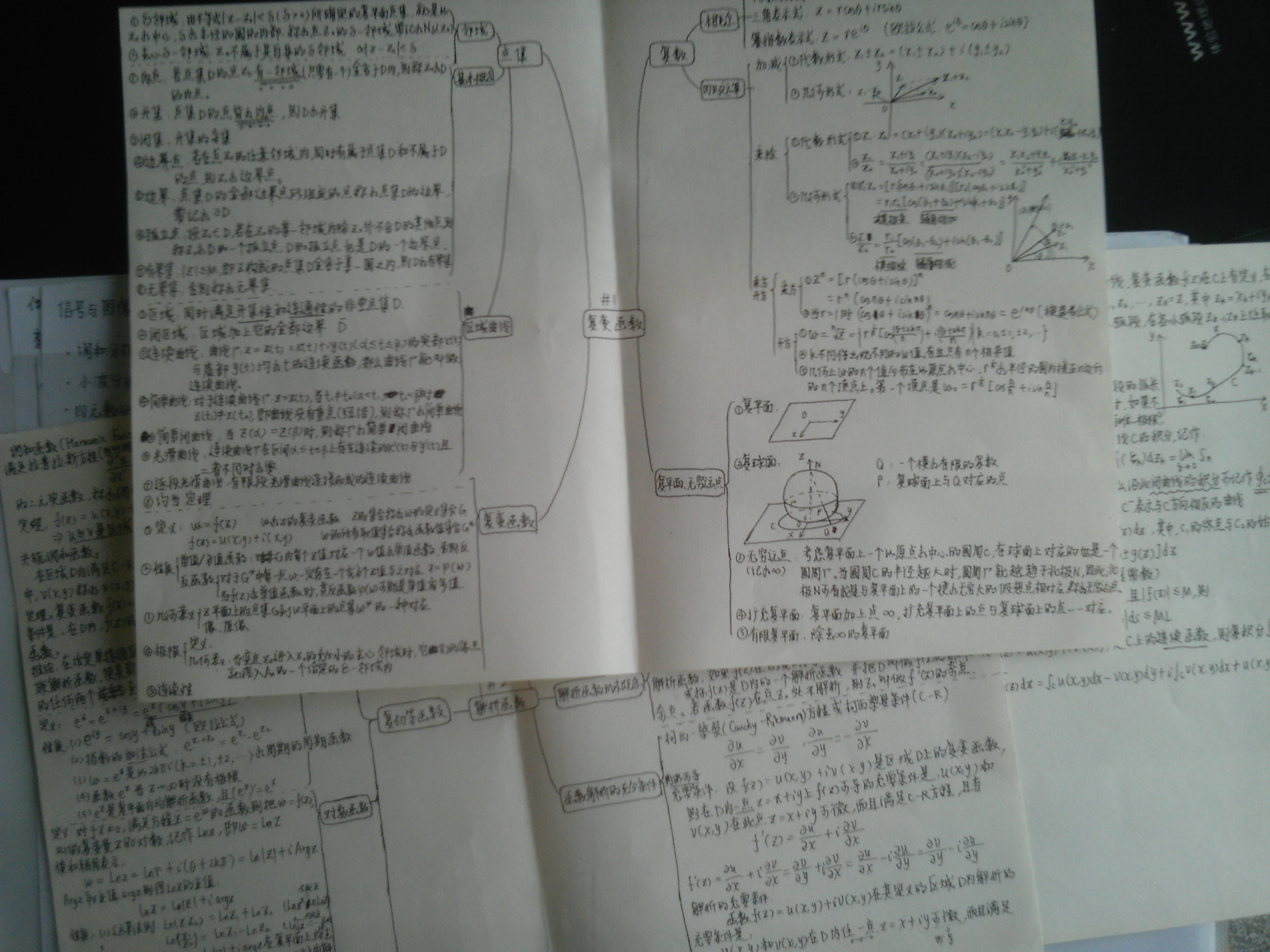

2. 我的一些笔记（查看图片）
3. 白板和心智图是一对绝配（查看图片）

1. 为一个演讲画的心智图（查看图片）
2. 我用TikZ画的心智图（查看图片）

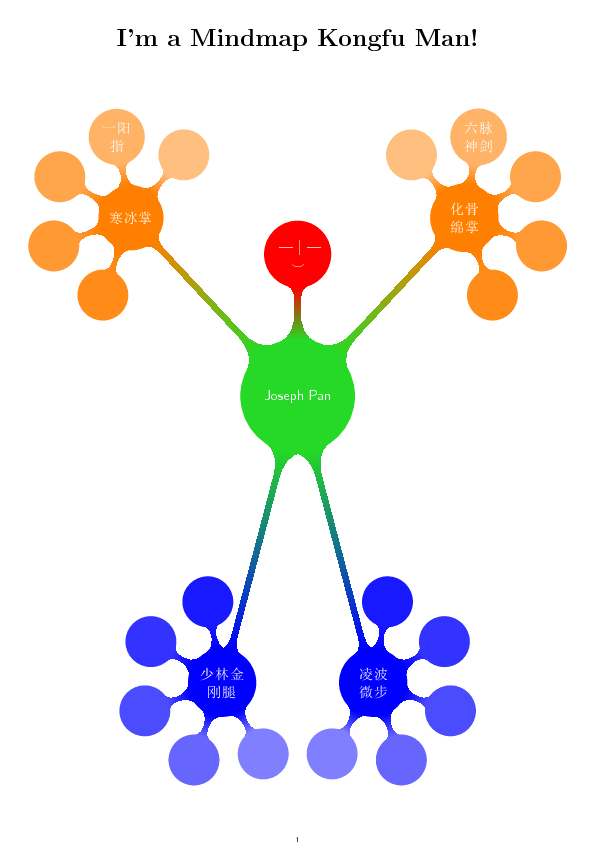

3. 心智图小人（查看图片）
4. 在Mind42发布的一份心智图：软件工程方法学相关知识体系（查看图片）
